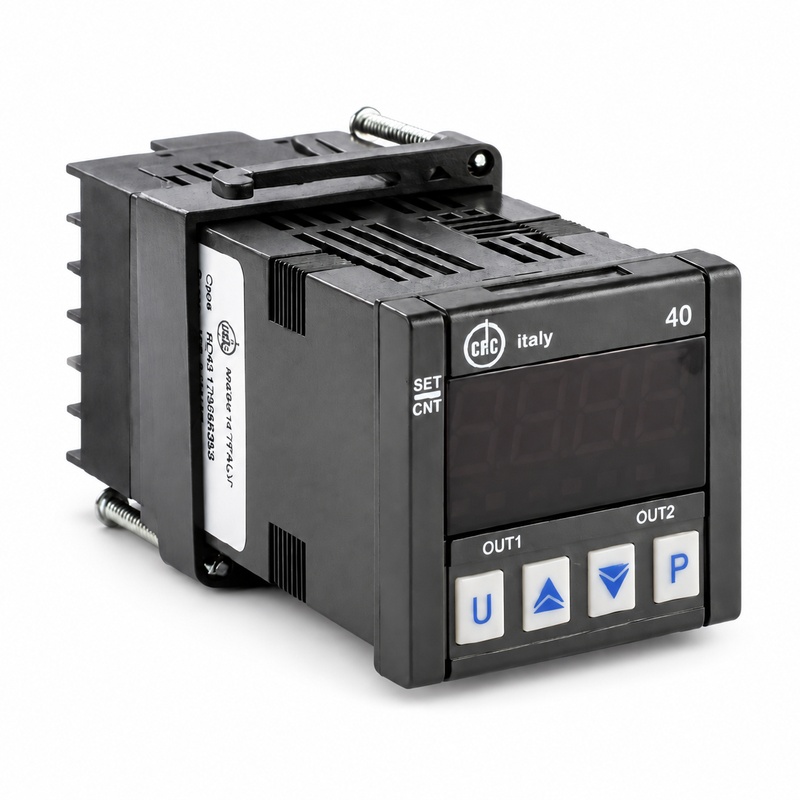

Contaimpulsi mono-bidirezionale a microprocessore, visualizzato a 4 cifre, con due relé di uscita. Sullo strumento è possibile programmare: 2 set-point, 3 modi di funzionamento dell’uscita OUT1, 4 modi di funzionamento dell’uscita OUT2.
È possibile inoltre programmare la divisione del conteggio entrante rispetto a quello visualizzato. Lo strumento viene prodotto in due versioni: a) (KD401C ) per ingressi da contatto pulito o da dispositivi a transistor NPN. b)( KD401V ) per segnali in tensione (dello stesso valore dell’alimentazione).
La programmazione dello strumento avviene mediante l’utilizzo di tre tasti frontali; un’ulteriore tasto frontale U permette di azzerare il conteggio. I set-point sono modificabili anche durante il conteggio, ma non è possibile modificare la programmazione se il conteggio non e’ fermo ed azzerato. È possibile, con apposita procedura, il blocco dei parametri operativi( tranne i set points).
Il led SET/CNT segnala se lo strumento sta’ contando (acceso fisso), non è attivo (spento) o è in fase di programmazione (lampeggiante).
Le frequenze di conteggio programmabili sono cinque:
- 2 Hz
- 10Hz
- 40 Hz
- 125 Hz
- 1000 Hz
L’uscita OUT1 (valore C1) si attiva a fine conteggio e può avere un tempo di eccitazione impostabile nel parametro < r > (con F1=1 o 2). L’uscita OUT2 (quota di rallentamento) si attiva prima di OUT 1; il suo valore deve essere sempre inferiore a C1 e puo’ essere impostato:
- come assoluto (F2=3) ed è visualizzato “ C2 “.
- come relativo a OUT1 (F2=4) ed è visualizzato “C2d”.
